Alle Wandbefestigungen werden mit Schrauben und Wanddübeln geliefert .
|
Vorderansicht
|
 |
| A:Wandbefestigungs Dicke 1,8 cm |
| B:Innenkante bis Dübellochmitte 5,5 cm |
| C:Innenkante bis Unterkante 13,7 cm |
| D:Gesamthöhe 15,5 cm |
| E:Gesamtbreite 13 cm |
| F:Lochabstand 9,0 cm |
|

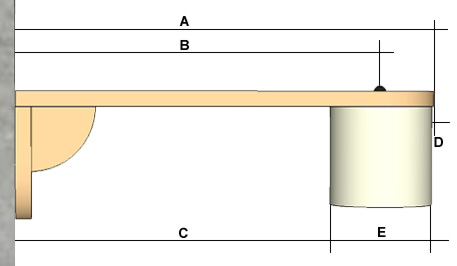

Seitenansicht
|
 |
| A:Wand bis Außenkante 49 cm |
| B:Wand bis mitte Stamm 42,5 cm |
| C:Wand bis Innenkante Stamm 37cm |
| D:Überstand ca. 0,5 cm |
| E:Stammdurchmesser ca.12cm |
|

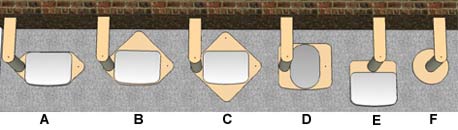

Draufsicht alle Bodenteile
|
 |
|
Von Wand bis weiteste Außenkante des Bodenteils im Raum
|
| A:U8, H11, H12 ohne Ecke |
|
B:U8, H11, H12 mit Ecke
|
| C:U8G, H11G, H12G |
| D:U5,H6, H7 |
| E:U1, H1,H3=88,5cm |
| F:U2=62,5 |
