Alle Wandbefestigungen werden mit Schrauben und Wanddübeln geliefert .
|

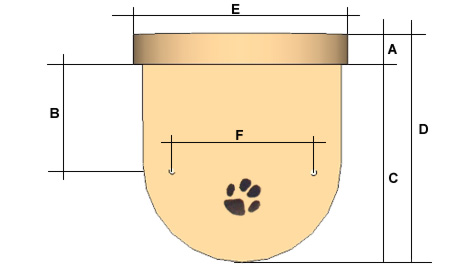

Vorderansicht
|
 |
| A:Wandbefestigungs Dicke 1,8 cm |
| B:Innenkante bis Dübellochmitte 5,5 cm |
| C:Innenkante bis Unterkante 13,7 cm |
| D:Gesamthöhe 15,5 cm |
| E:Gesamtbreite 13 cm |
| F:Lochabstand 9,0 cm |
|

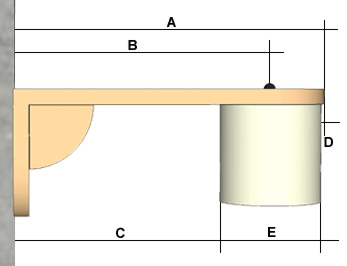

Seitenansicht
|
 |
| A:Wand bis Außenkante 37,5 cm |
| B:Wand bis mitte Stamm 31,0 cm |
| C:Wand bis Innenkante Stamm 25 cm |
| D:Überstand ca. 0,5 cm |
| E:Stammdurchmesser ca.12cm |
|

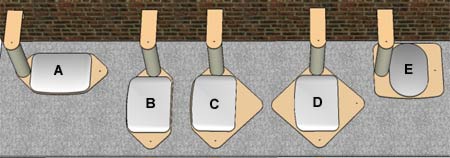

Draufsicht alle Bodenteile
|
 |
|
Von Wand bis weiteste Außenkante des Bodenteils im Raum
|
| A:U8, H11, H12 ohne Ecke = |
|
B:U8, H11, H12 ohne Ecke =103 cm
|
| C:U8, H11, H12 mit Ecke =103 cm |
| D:U8G, H11G, H12G =103 cm |
| E:U5,H6, H7 |
 |
|

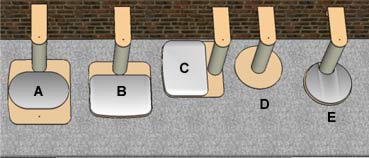

Von Wand bis weiteste Außenkante des Bodenteils im Raum
|
|
A:U5,H6, H7 =84 cm
|
|
B:U1, H1,H3 =54cm
|
|
C:U1, H1,H3
|
|
D:U2 =45cm
|
|
E:U3,U4 =65cm
|
